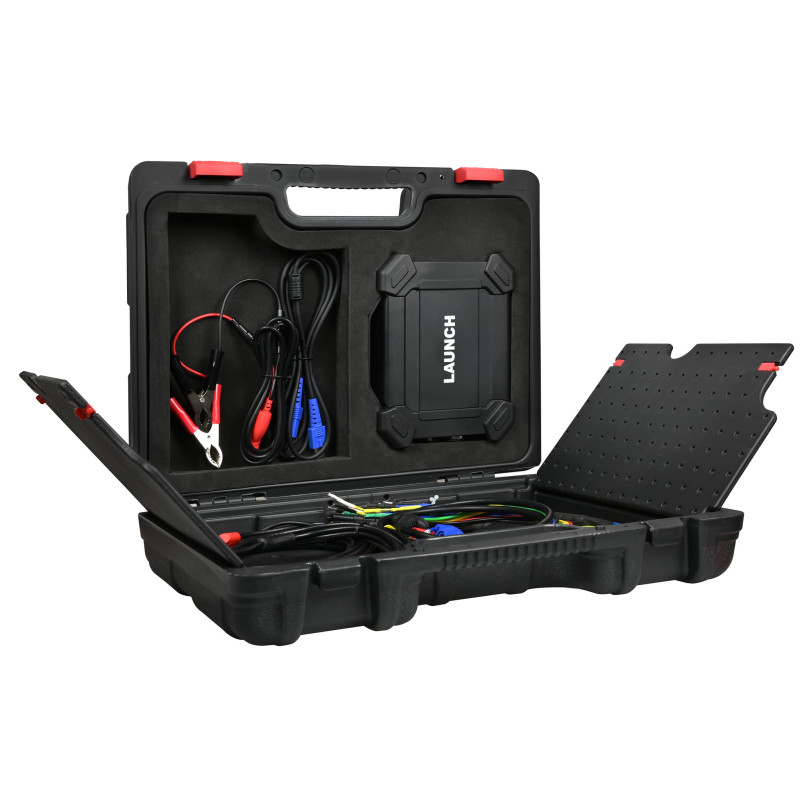

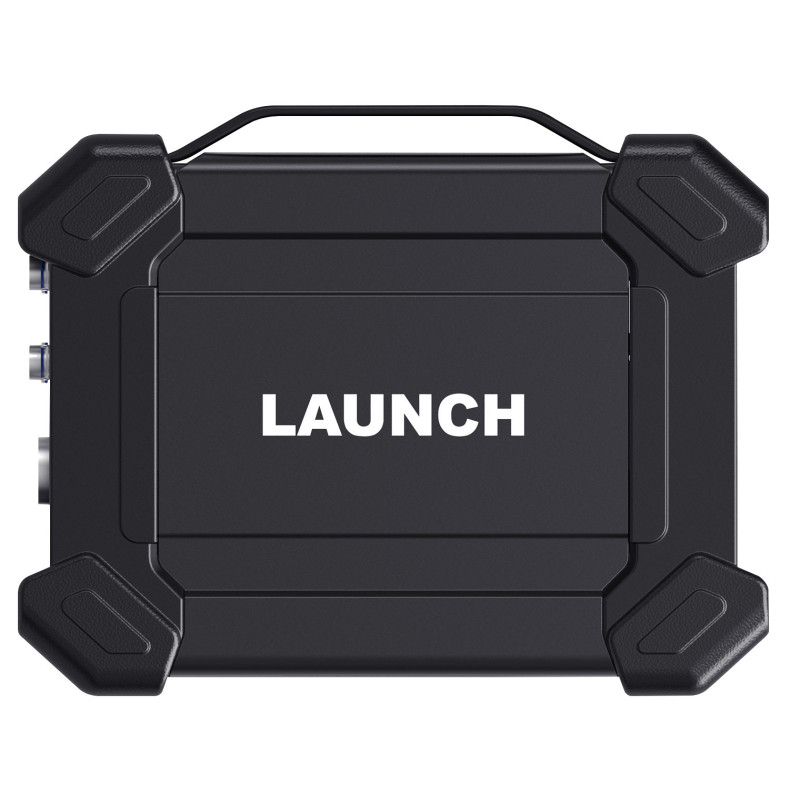

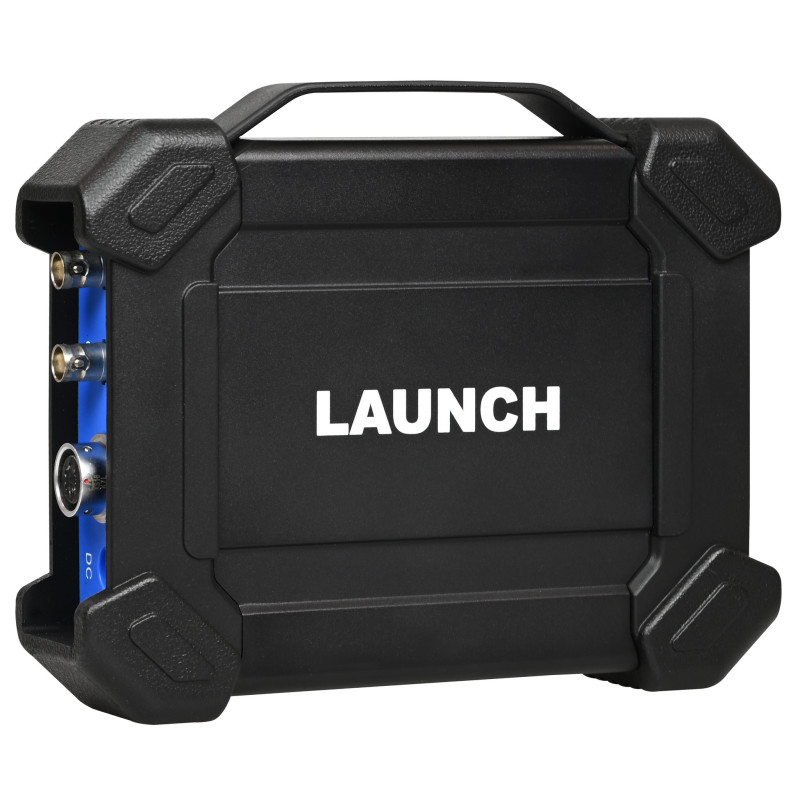

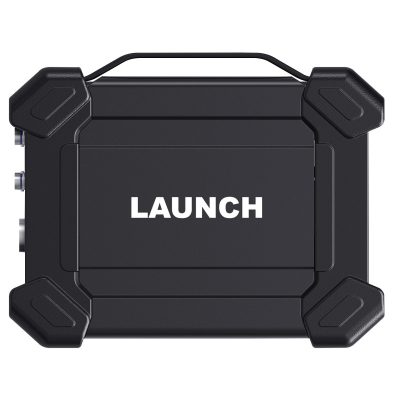

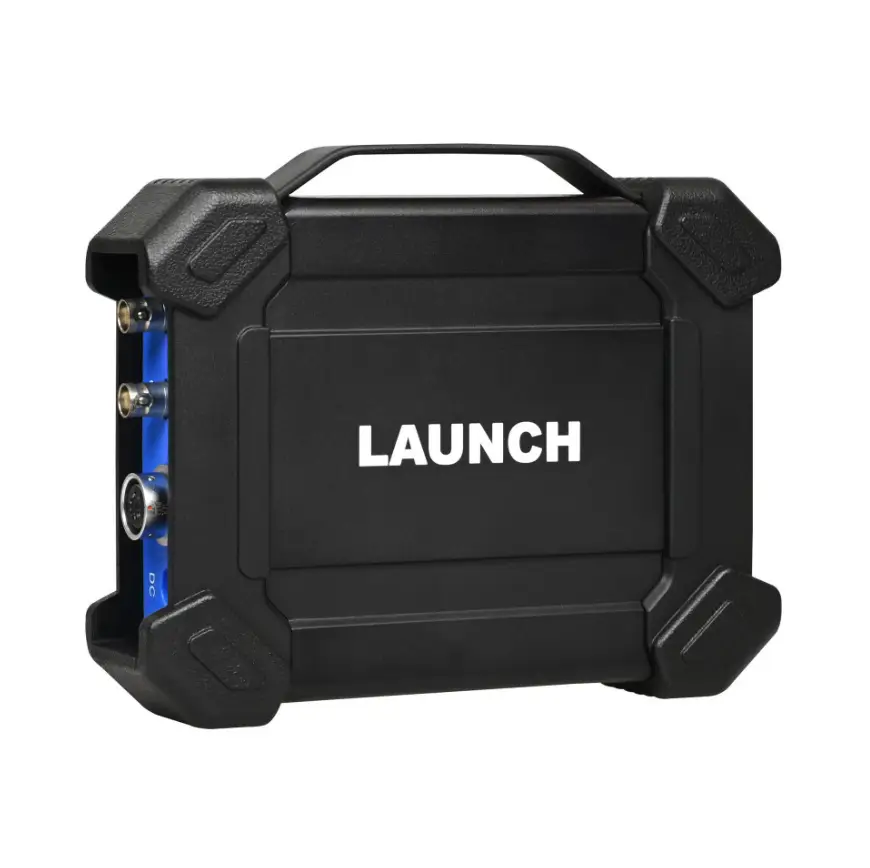

La S2-2 SensorBox est spécialement conçue pour le diagnostic et la simulation des défauts des capteurs. Il contient principalement les modules « Capteur », « Actionneur », « Defined / Draw », « Forme d’onde de synchronisation » et « Multimètre ». Le module ne peut pas être utilisé séparément, mais doit être utilisé avec des outils de diagnostic spécifiques à LAUNCH qui sont compatibles avec ce module.
- Caractéristiques techniques Sensorbox

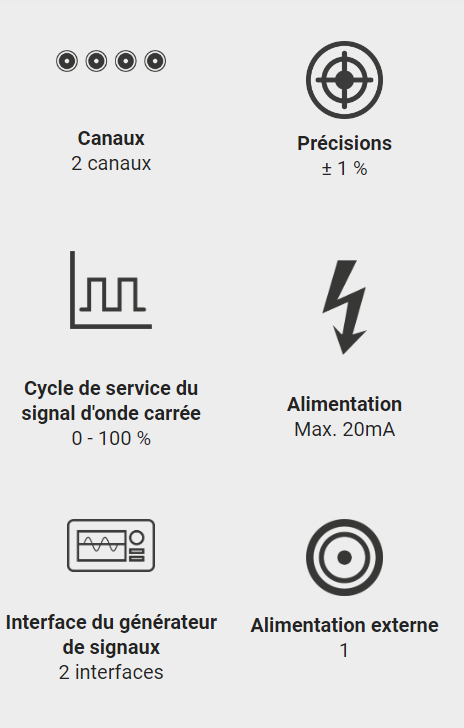

Canaux
2 canaux
Précisions
± 1 %

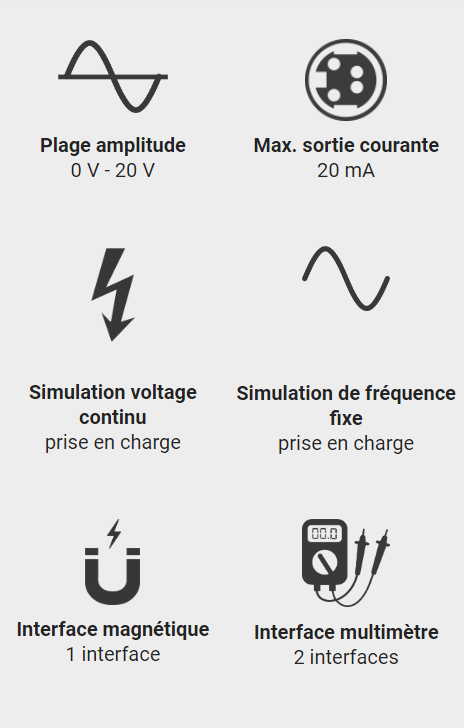

Plage amplitude
0 V - 20 V
Max. sortie courante
20 mA

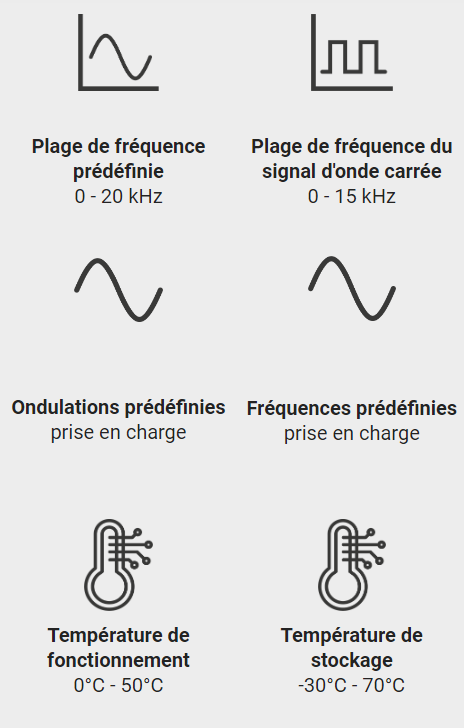

Plage de fréquence prédéfinie
0 - 20 kHz
Plage de fréquence du signal d'onde carrée
0 - 15 kHz
Cycle de service du signal d'onde carrée
0 - 100 %
Alimentation
Max. 20mA
Simulation voltage continu
prise en charge
Simulation de fréquence fixe
prise en charge
Ondulations prédéfinies
prise en charge
Fréquences prédéfinies
prise en charge
Interface du générateur de signaux
2 interfaces
Alimentation externe
1
Interface magnétique
1 interface
Interface multimètre
2 interfaces
Température de fonctionnement
0°C - 50°C
Température de stockage
-30°C - 70°C
- Caractéristiques techniques Multimètre
Tension
CC/VC
Test de résistance
0 - 40 MΩ
Capacité
0 F - 100 uF
(temps de mesure max.30 s)
ODiode
0 V - 1,5 V
Bruits de détection
de continuité
inférieurs à
30 MΩ
- Caractéristiques
Progression de la courbe
dessinée à la main à l'écran
Tension continue de simulation de capteur
fréquence fixe, progression de courbe prédéfinie
